并口ISP下载线-ByteBlasterMV

创梦电子工作室 [2005.06.21]

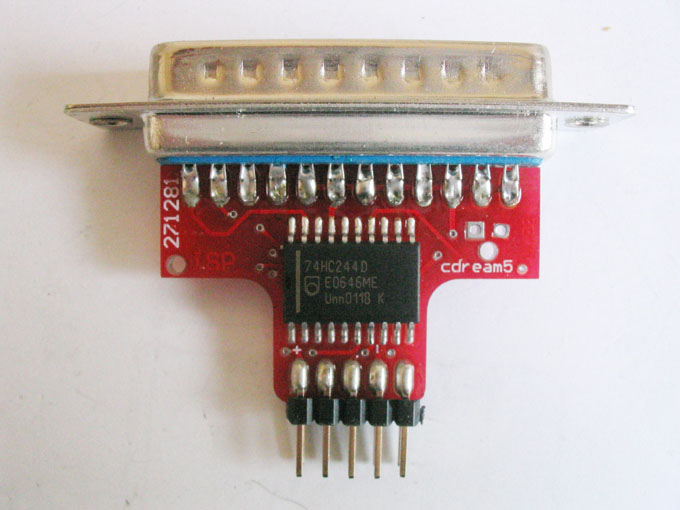

        ByteBlasterMV －S51 AVR下载线
        硬件电路图如下:



        本站制作的一批ISP下载线，接口电路采用防呆设计，主要预防误用在JTAG接口上时，插反会烧板子(电源短路等)


                            ISP口接线图

     上位机软件:

        以下是测试通过，支持本文介绍的下载线的软件(全是国内的大侠们写:),感谢他们)，可以下载S5x ，AVR等

        1. ISPlay1.5         2. DownS52         3. MuISP10       4.ispdown


          有的下载线在使用本文介绍的下载线的时候，需要配置一下下载线的配置文件，比如 ISPlay1.5 的，使用中有任何问题，
        请在本站论坛--[网站作品]版块提出

        成品连接方法如下:


                           ISP电路板                                      下载线电路板与排线连接


          CD-ROM控制器 V2.0PCB(PCB V0.5)上的ISP口                              下载线与目标版连接


         --------------------------------邮购服务-----------------------------------
    本品已经售完，推荐使用下面的兼容性稳定性更好的下载线，文章参见

        并口ISP下载线－STK200
