TDA1541A平衡版DAC第一版修正说明

创梦电子工作室 [2006.9.13]

  “ 基于TDA1541A平衡并联版的DAC第一版”解码板PCB需要修正平衡模式输出匹配选择走线,具体修正如下:

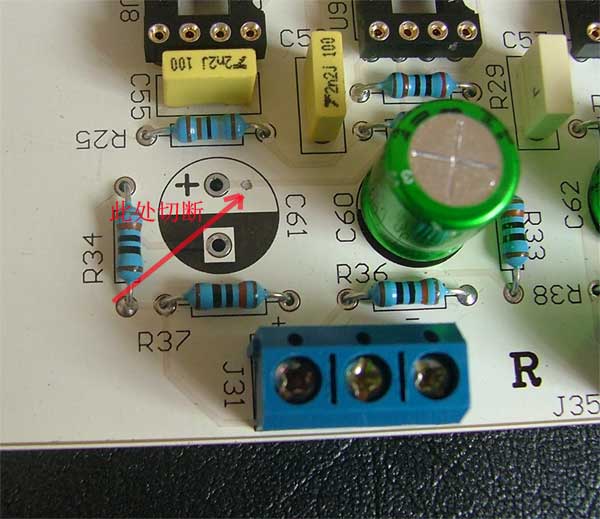

1.将 C61 正极处断开

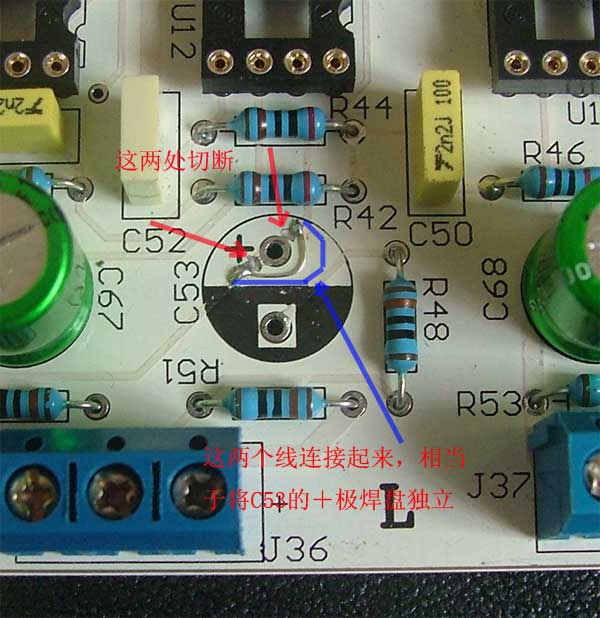

2.将 C53 正极独立出来



3.在背面,将C61 C53 正极跳到J38 J39 2脚

修正后的电路参见V1.1版本的电路图 IV部分

以上修改不会影响板子任何功能,只是J38 J39 平衡输出匹配选择走线调整,系lay板子时候的失误,不便之处敬请谅解



如还有疑问请mail:cdream5sev@gmail.com给站长,或QQ:69497271
