TDA1541A平衡版DAC第一版细节说明

创梦电子工作室 [2006.9.16]

   基于TDA1541A平衡并联版的DAC,电源总体采用电源单线接入,单点接地法,能有效的抑制电器噪音,以下的是一些制作细节,供DIY参考:

DAC输入电源使用 AC 9V(约10W)  和AC 16Vx2(约10Wx2)

1.电源板和DAC板电源单线接入,单点接地法

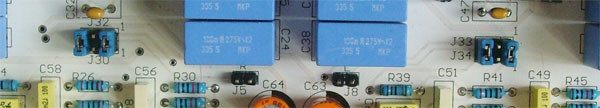

 2.TDA1541A输出信号和IV电路连接的时候,跳线短路L R信号即可,中间地线“空”





 DAC板背面,模拟部分和单点接地汇总,需要短路以下两个点:

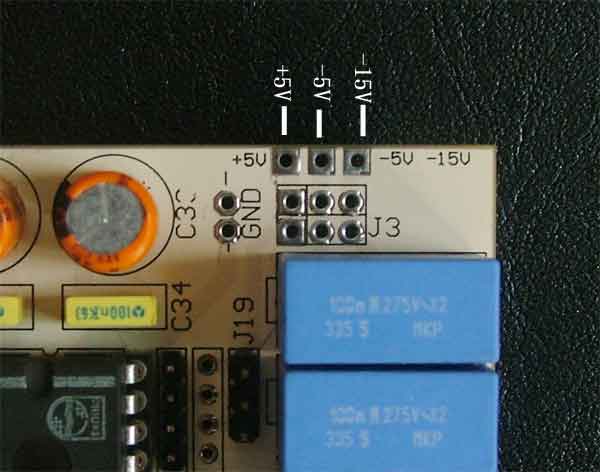

3.并联扩扩展模块电源说明:

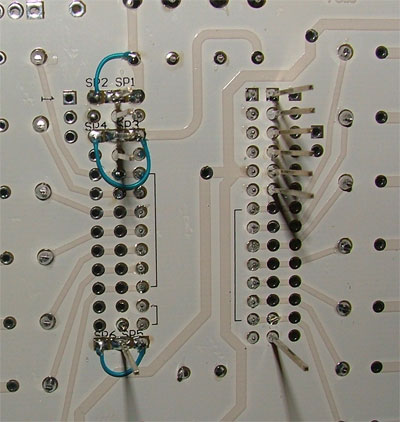

   先将并联模块的背面跳三个线,原先的短路点全部断开,跳三个线,如下图

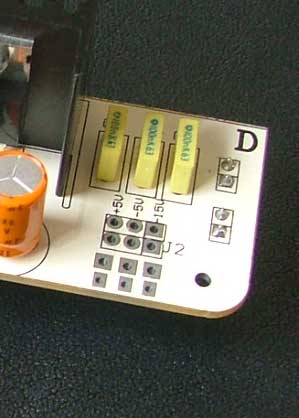

    如果要用到扩展小板供电,只要连接电源走线即可,地线不需要连接,已经在底板上步好.

  请改好后,去掉TDA1541A先,接好并联模块,上电,先测量IC座子上的 28脚 26脚 15脚电压是否是 5.2V,-5.2V ,-15.4V;如果不是,请再检查电路,切记!切记!电压正常了再上TDA1541A, 测试时候用手摸着TDA1541A,如果突然过热,迅速断开电源,再检查电路!

   信号板和DAC板的连接:







如还有疑问请mail:cdream5sev@gmail.com给站长,或QQ:69497271


本文完
