CD-ROM控制器V3.0

创梦电子工作室 [2006.3.29]

    这是本站推出的CDROM控制器V3.0,本版本主要修改了PCB的layout,将键盘和红外遥控接收头部分独立出来,电路上和V2.0的基本一致,仅去掉了RS232电平转换电路;软件兼容2.0版所有firmware.如果直接从本站购买的,将搭配超薄的红外遥控器,见下图

图一 成品电路


图二


图三

实现的功能:
   1.播放
   2.暂停
   3.上一曲
   4.下一曲
   5.4种速度快进
   6.4种速度快退
   7.停止
   8.进出仓
   9.播放时候4种曲目时间显示可选(单碟正计时,单碟倒计时,当前曲正计时,当前曲倒计时)
   10.遥控直接选曲
   11.4种播放模式(单曲循环,单碟循环,曲目-曲目循环,正常播放)
   12.VFD屏亮度切换

本版本继续开源,DIY资料如下:(程序如有更新,参见本文程序更新处)
   1.CDROM控制器V3.0 电路图(电路图版本5.0)
   2.CDROM控制器V3.0 源代码  (大遥控器版本 ,使用VL2.1版本的)
   3.CDROM控制器V3.0 元件 布局图
   4.CDROM控制器V3.0安装图  接线示意图  LCM连接示意图  CD-ROM跳线 ---使用的时候,请仔细确认连线,电源电压是直流5V
   5.操作说明参见本站V3.0的操作说明书
                     V3.1的操作说明书(对应V3.4D firmware)
   6.配套程序下载线,请参考《并口下载线》一文
   7.如果你是从本站购买的,可能会搭配不同的遥控器,刷新程序的时候,请选择程序包内正确的程序;
     mini遥控器按键定义如下:
    应遥控器不是专门定做的,实际功能按键以图五为准


                       图四 遥控器实物                                        图五  实际按键功能定义
    以上遥控器已经停止供应

万能大遥控器器版本:



             图六 万能遥控器实物                                       图七  对应的实际按键功能定义

   万能遥控器用的遥控器代码是470;设置方法如下,上电池,按下遥控器的 S键 5秒,边上的LED灯亮,依次按下4,7,0,LED灯灭,设置结束.

如果万能遥控器说明书遗漏,请到此处下载,或mail给站长cdream5sev@gmail.com索取
http://www.chunghop.com/cn/index.asp?menu=products&sorts=show&id=293

定做的18按键mini遥控器:




实际按键功能和按钮标示保持一致[2007.10.13]

前几次版本相关文章:
  1.CDROM控制器  (第一版本)
  2.CDROM控制器V2.0版 (第二版 绿板)
  3.CDROM控制器V2.0 红版
  4.CDROM控制器V2.0 红版第二批
  5.CDROM控制器V2.0 -黑版

程序更新
CDROM控制器VL3.1程序  --2006.07.24
CDROM控制器VL3.2程序  --2006.08.22
CDROM控制器VL3.3程序  --2006.08.28  含三种遥控器的firmware(含源代码)
CDROM控制器VL3.3D程序(18按键迷你遥控版)--2006.11.07
CDROM控制器VL3.4程序  --2007.03.16  含四种遥控器的firmware(含源代码)
CDROM控制器VL3.5程序  --
2007.05.31  含四种遥控器的firmware(含源代码),支持11.2896MHz晶振
CDROM控制器VL3.6程序  --2008.03.31--new!
CDROM控制器For NEC 4碟光驱V3.5N --2007.06.10 含两种遥控器的firmware(含源代码)--new!

做其他用程序:
   应很多朋友要求,将CDM12的程序移植到CDROM控制器上,可以将CDROM控制器改成CDM12控制器

CDROM控制器改CDM12控制器程序V1.c (HEX)---2008.08.27

改装说明:







单片机程序推荐下载工具:


    详细查看 并口ISP下载线-STK200

 CD-ROM驱动电源推荐:

相关文章:基于LT1084的大电流线性可调稳压电源

-----------------------------------------------  邮购服务 -------------------------------------------------------

A:成品邮购价格(不含邮费): ¥--.00元/套 RMB          库存状态: 改版暂停,即将恢复


包含:

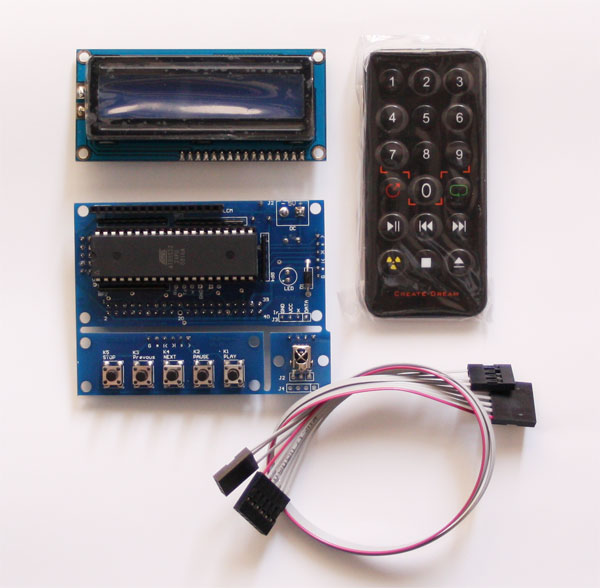

1.调试好的CD-ROM控制器主板(目前主板颜色蓝色)、键盘板、红外接收板,连接排线2根
2.16x2字符型LCM 1 片,蓝模白字
3.18按键mini遥控器一只
如果需要万能遥控器,请事先和站长联系(cdream5sev@gmail.com)
 --------如果需要控制 NEC 4碟光驱,请特别注明一下
本品支持淘宝网交易,交易地址
 http://auction1.taobao.com/auction/0/item_detail-0db2-6035685ea72b7c90a2e13feeae1df46e.jhtml

 ----------------------------------------------------------------------------

B:VFD显示特别板(不含邮费): ¥---.00元/套 RMB    库存状态:VFD屏缺货,暂停-2008.11.29

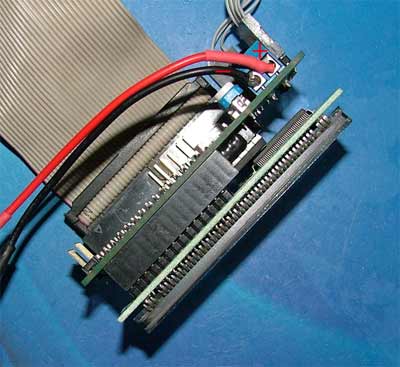

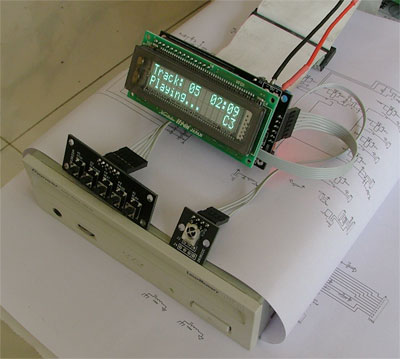

显示效果如下

更多的显示效果图参见:
      http://www.cdream5.com/bbs/ShowPost.asp?id=578

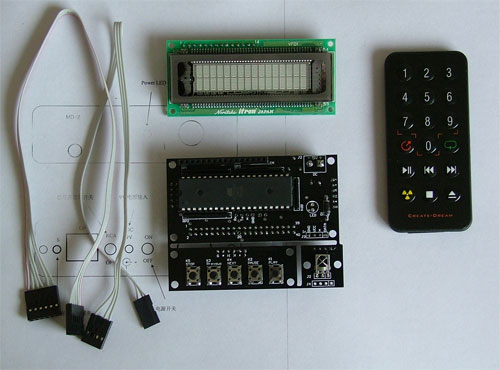

    1.调试好的CD-ROM控制器主板、键盘板、红外接收板,连接排线2根
   2.16x2字符型VFD 1 片,字符浅绿色自发光(荧光色)(完全兼容16x2 LCM)
   3.18按键mini遥控器一只





  本版本安装的时候注意,VFD屏1脚和主控板显示接口1脚对齐,如下图:



本品支持淘宝交易,交易地址:
http://auction1.taobao.com/auction/0/item_detail-0db2-d69b782635965f72188dc1a49b752ae7.jhtml
   --------如果需要控制 NEC 4碟光驱,请特别注明一下


-------------------------------------------

以上产品均不包含邮费
邮费如下计算:
  普通包裹:     5元  (不推荐)
  快递包裹:     12元
  EMS 快递:     22元
  快递公司:     20元

香港一律用顺丰快递发货,邮费:30元 RMB

台湾地区快递费为 40元(第三方汇款可以参考一下:http://zh.sam.com.tw/

香港方面建议从本产品的香港代理拿货,中间可以节省很大费用,时间(汇费,运费,故障处理)
    香港代理具体信息:http://ocqq.com/osc/product_info.php?cPath=23&products_id=194

邮购详细方法参见  邮购说明
