TDA1541A 2008纪念版DIY安装说明

创梦电子工作室 [2008.09.03]

   按电路图焊接好所有元件,仔细检查;将ST1 ST2短路,ST3空 如果你的SPDIF不是平衡信号的话,详细说明参见主页主文章.

     板子上有个电容C92，PCB是画反了，焊接的时候反焊接一下即可，如下图:

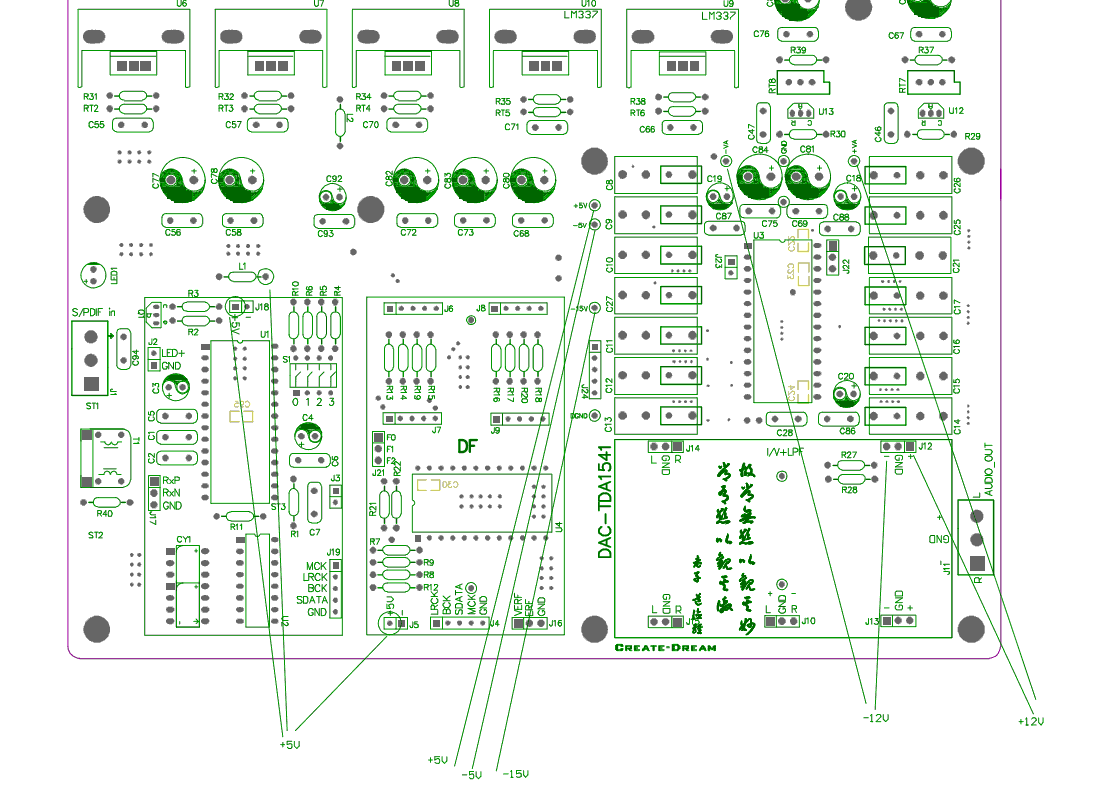

测量图中以下几个点的电压,如果相差太大,请检查稳压部分电阻焊接是否有勿!!

    其中+ -12V需要通过调节RT7 RT8来得到.

    点击图片看大图

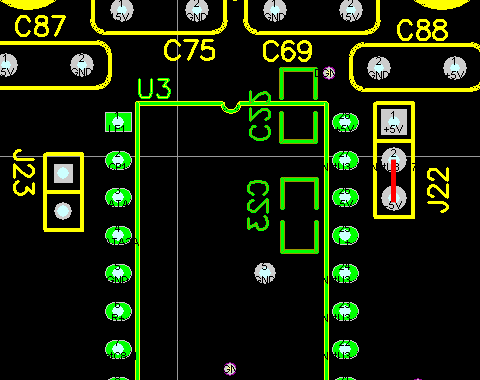

标准版 J23 J22跳线如下

    以上都无误的话就可以SAA7220 TDA1541A CS8414等开声了

平衡版安装说明:

1.焊接好所有元件，主板可以参考标准版本的，先安装测试好电压，开声，确保主板功能全部正常

2.焊接好平衡1541A小版，J23短路，J22 2-3短路，如下图， 对应的平衡小板跳线也一样

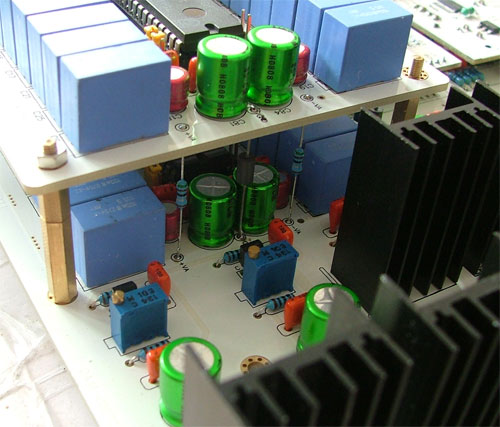

3.将主板和平衡小板子对应的连接点连接，如下图

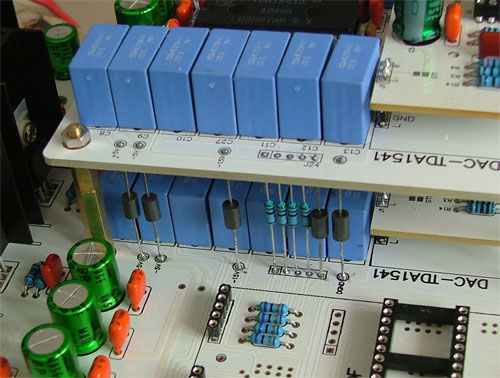

  各个连接也可以用导线直接连接，图中的上下连接的电阻为47ohm

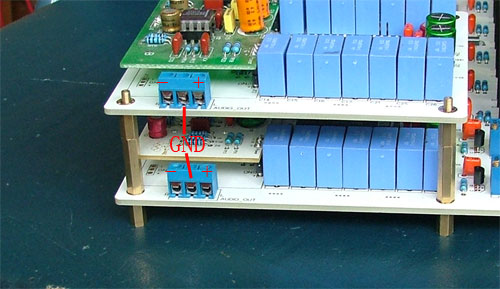

 4.输出口电平:

5.接上平衡模块，上电即可工作了

使用注意:

   1.电源输入要求AC9V(10W),AC18~0~18,或者AC15~0~15 (10W)

   2.信号输入如果是平衡信号,请ST1 ST2断开

     普通模式输入,ST1 ST2短路,信号从+ -端输入(-端接信号GND)

      3.CS8414模式选择:

        A:外接时钟模式,J3开路,模式开关1=off 2=off 3=on 4=on

        B:内部PLL时钟模式:J3短路,模式开关1=on 2=off 3=on 4=on,并去掉11.2896MHz晶振,去掉U2(74HC4040).

     两种模式效果各不一样,请选择自己喜爱的模式

外挂毛毛虫网友的Dir9001模块:模块调整为I2S输出,MCK=256Fs.

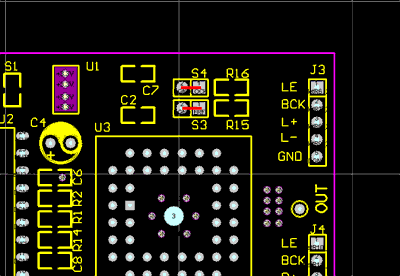

使用9001模块的时候，需要将数字处理平衡模块上的S4 S3短路，这样才能正常工作，否则会导致无声

  ---------------------------------------------------------------------------------------------------

    相关文章:<<TDA1541A 2008纪念版>>

使用中有任何问题,请在本站论坛提出:http://www.cdream5.com /bbs

本文完
